产品简介

振动变送器SDJ-705是一种集成了振动传感器和信号变送器功能的工业监测设备，主要用于对旋转机械的振动状态进行连续在线监测。

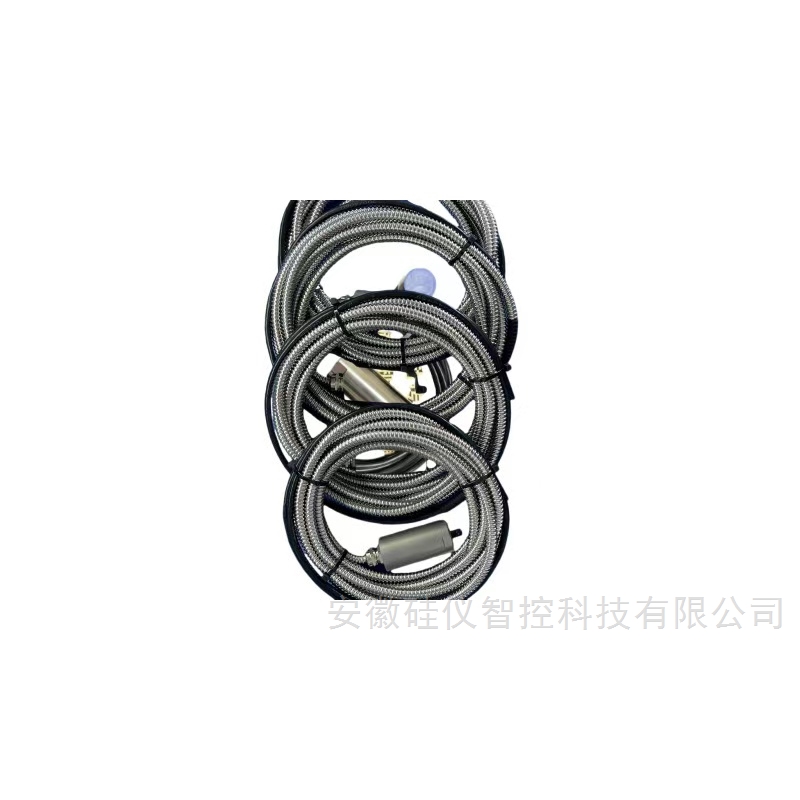

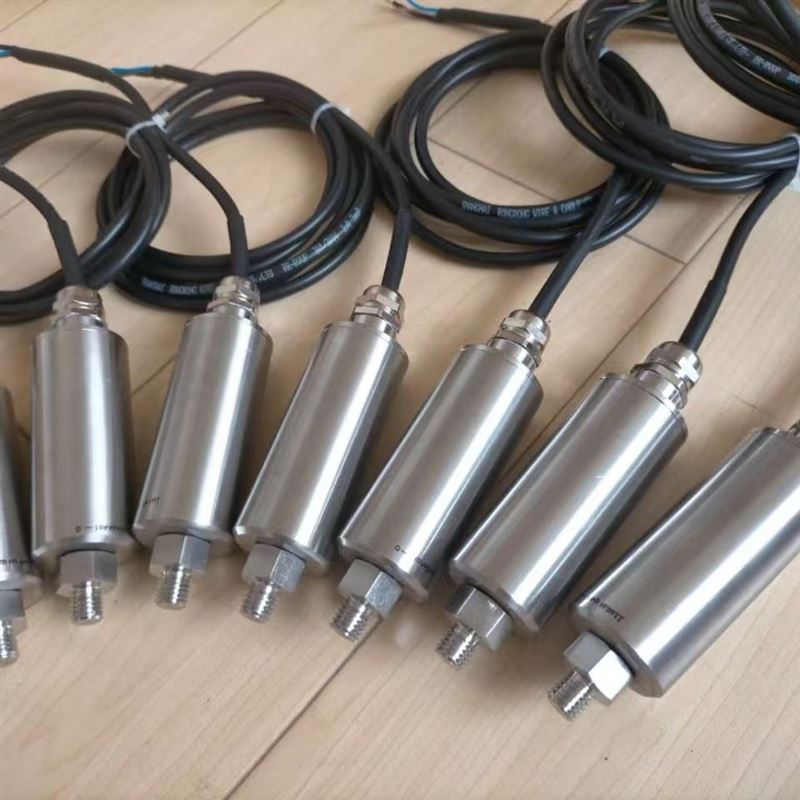

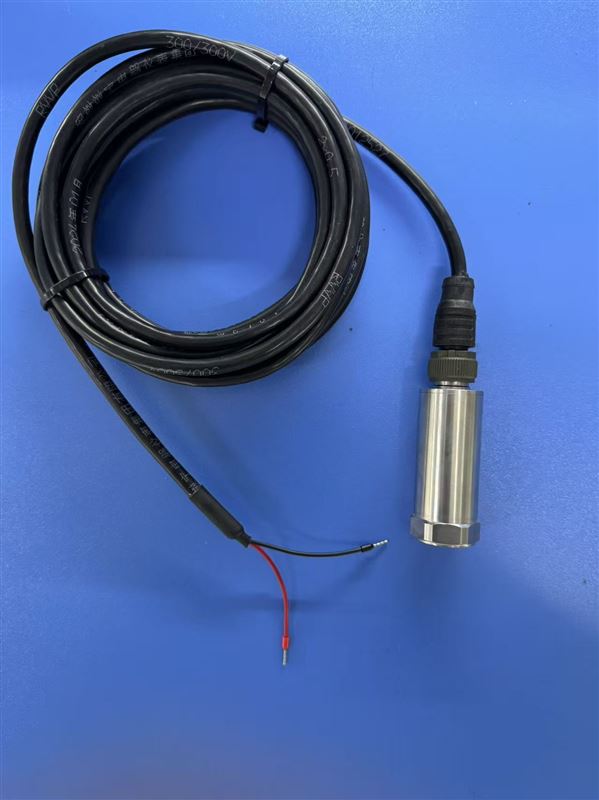

振动变送器SDJ-705

一、产品概述

振动、温度、油位变送器是一种高度集成的工业监测设备，可同时采集机械设备的振动速度（或位移）、轴承温度及润滑油液位三个关键参数，并通过标准电流信号输出。该产品专为旋转机械（如风机、水泵、减速箱、压缩机等）的安全监控设计，通过多参数融合测量，显著简化现场安装流程，提升设备状态监测的效率和可靠性。

核心功能特点

1. 多参数一体化测量

  · 振动监测：采用磁电式或电容式传感器，测量振动速度的真有效值（RMS），频响范围覆盖3Hz～2kHz，量程可选0～20mm/s或0～100mm/s，精准反映设备机械振动状态。

  · 温度监测：通过铂电阻（Pt100）或半导体集成传感器，监测轴承或润滑油温度，量程通常为-50℃～500℃（默认0～150℃），精度达±0.5% F.S.。

  · 油位监测：基于压力传感或热导式原理，检测润滑油液位高度，量程一般为-10mm～+40mm（0mm对应正常油位下限），误差≤±1mm。

2. 信号处理与输出

  · 三参数独立变送，均输出两线制4～20mA标准电流信号，可直接接入PLC、DCS或二次仪表，抗干扰能力强，支持远距离传输（负载电阻≤750Ω）。

  · 振动信号经过带通滤波、真有效值转换及V/I变换，温度及油位信号通过高精度放大器处理，确保数据线性可靠。

3. 结构设计与环境适应性

  · 全不锈钢密封壳体，防护等级高，具备防腐蚀、抗震、防爆特性，适用于-30℃～100℃的恶劣工业环境。

  · 紧凑式设计（典型尺寸φ45×80mm或定制），安装便捷，仅需一个螺纹孔（常见规格M12×1.5或M27×2），减少现场开孔数量。

振动变送器SDJ-705参数类别 规格指标

供电电源 DC 24V±10%（范围12V～36V）

输出信号 3路独立4～20mA（振动/温度/油位）

振动测量 量程：0～20mm/s（可选至100mm/s）；频响：5Hz～2kHz；精度：±1mm/s

温度测量 量程：-50℃～500℃；精度：±0.5% F.S.

油位测量 量程：-10mm～+40mm；精度：±1mm（非导电介质）

电气连接 5～6芯屏蔽电缆（电源、公共地、振动/温度/油位信号输出）

机械特性 安装螺纹：M12/M27等可定制；材质：不锈钢

应用场景

本产品广泛应用于电力、石化、冶金、矿山等行业的关键设备监测：

· 风机减速箱：实时监控箱体振动、润滑油状态及轴承温度，预防齿轮磨损或缺油故障。

· 泵类与压缩机：通过振动趋势分析早期机械不平衡、对中不良问题，结合温度数据优化润滑管理。

· 电机与汽轮机：多参数协同预警，避免因轴承过热或油位异常导致非计划停机。

选型与安装建议

1. 选型要点：

  · 明确量程需求（如振动速度、温度上限）、安装螺纹规格及探头插入深度。

  · 根据现场环境选择防护等级（如防爆、耐高温版本）。

2. 安装规范：

  · 确保探头与测量面紧密接触（振动监测）或充分浸入介质（油位监测）。

  · 接线时屏蔽层接地，避免信号干扰。

价值优势

· 集成化：单一探头替代多个传感器，降低采购及维护成本。

· 高可靠性：内置抗干扰电路与密封结构，适配恶劣工况，长期免维护。

· 智能化运维：多参数数据联动，为预测性维护提供决策依据，提升设备全生命周期管理水平。
