产品简介

TSM-803三参数组合探头是一款专为工业设备安全监控设计的多功能一体化传感器，主要用于风机减速箱及其他旋转机械的运行状态监测。它能同时测量油温、油位和振动三个关键参数，并将数据转换成标准信号输出，方便接入各类监控系统。

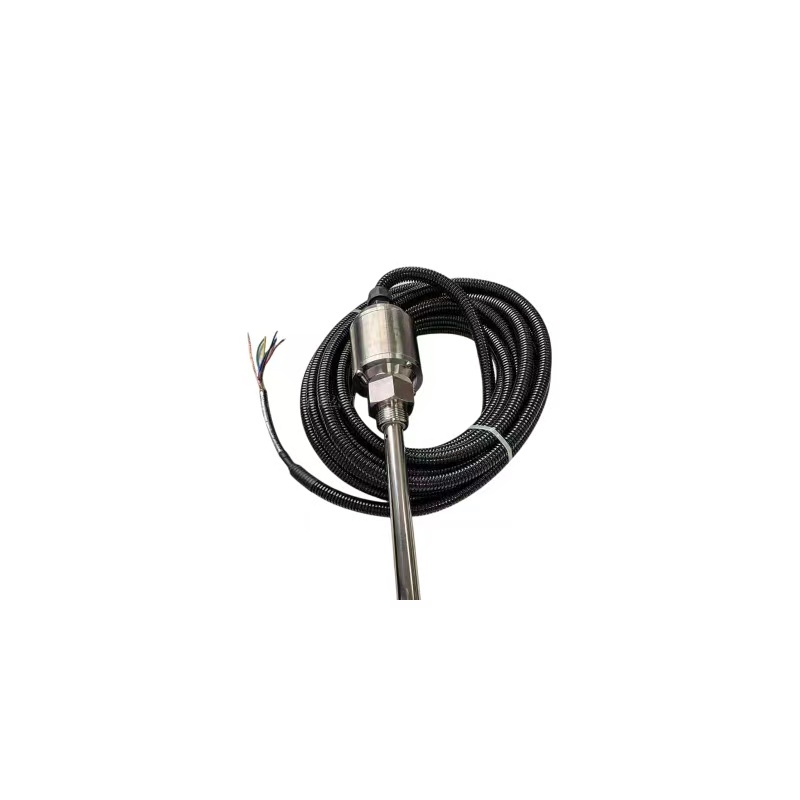

TSM-803三参数组合探头

一、 产品概述

TSM-803三参数组合探头是一款设计先进、结构紧凑的多功能一体化监测传感器，主要应用于冷却塔风机减速箱及其他旋转机械的安全运行监测。该探头创新性地将油温、油位、振动三个关键安全参数的传感单元、信号转换与变送电路高度集成于一体，能够同步测量并直接输出与这些参量对应的4～20mA标准电流信号。其输出信号可便捷地配接各种通用型二次仪表、数显表或计算机数据采集监控系统（如DCS、PLC等），实现对设备状态的在线实时监控与预警，是现代工业设备安全监测的理想单元。

二、 核心功能与测量原理

1. 温度测量：

   · 原理：采用高精度的铂电阻传感器（PT100）结合半导体集成器件进行测量。

   · 范围：通常为0～100℃，覆盖润滑油正常工作温度范围。

   · 精度：综合误差通常为±1℃（另有资料显示为±3℃，具体取决于型号和配置）。

2. 油位测量：

   · 原理：依据不同设计，主要有两种技术路径：

     · 热导式传感原理：通过检测热导率变化来判定液位高度。

     · 电容式传感原理：通过检测电容变化来感知液位高度。需要注意的是，电容式原理要求被测润滑油必须是非导电性介质。

   · 范围：常见为-10～+40mm（-10mm处通常对应减速箱正常油位的下限位置）。

   · 精度：最大误差一般≤±5mm。

3. 振动测量：

   · 原理：同样存在两种主流技术方案：

     · 磁电式传感器：直接获取机械振动的速度信号，经放大器、带通滤波器、真有效值（RMS）变换器处理，输出与振动速度有效值成正比的信号。

     · 加速度传感器：直接获取加速度信号，经放大器、带通滤波器、一次积分、真有效值（RMS）变换器处理，最终输出与振动速度有效值成正比的信号。

   · 范围：0～20 mm/s（振动速度真有效值）。

   · 频带：有效监测频带范围通常为10～1000Hz。

   · 精度：最大误差一般≤±1 mm/s。

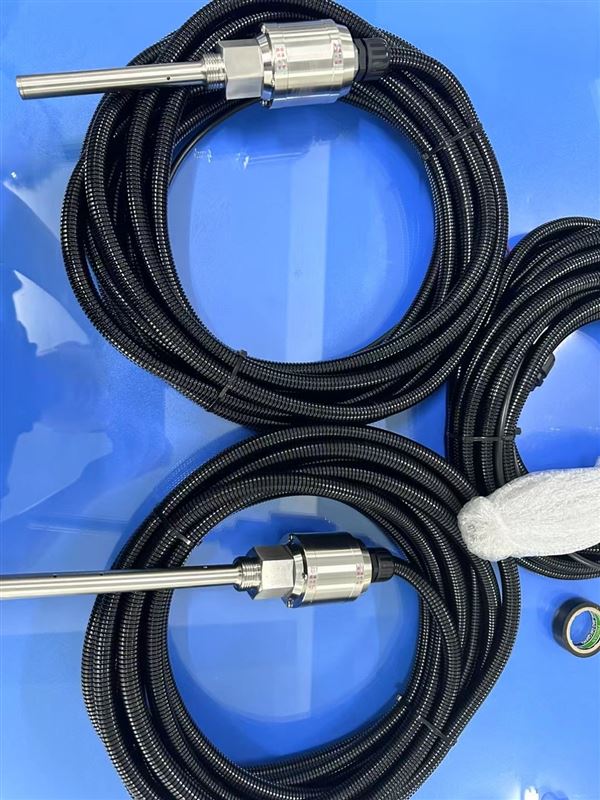

TSM-803三参数组合探头

三、 主要技术参数

参数类别 详细说明 备注

信号输出 DC/4～20mA标准电流信号（三参数独立输出） 有源或无源输出取决于具体型号

工作电压 DC/24V（常见范围DC/24V±4V或±2V） 内设电压极性反接保护

负载能力 最大负载电阻通常 < 300Ω 或 < 500Ω（具体视型号及供电电压而定）

环境适应性 环境温度：-20℃～80℃； 端口通常采用704硅橡胶密封，具有良好的防潮、防腐、抗震和防爆性能

安装方式 通常以外螺纹形式（如M27×2）安装于设备螺纹孔，探杆插入被测介质中 螺纹规格需在订货时明确

四、 产品特点

· 高度集成：一款探头同时监测三个关键参数，简化系统结构，减少安装点和接线复杂度，节省空间与成本。

· 稳定可靠：全不锈钢外壳，良好的密封（如704硅胶密封）以及抗震、防爆设计，使其能适应恶劣的工业环境（如高温、高湿、强振动）。

· 抗干扰性强：输出4～20mA标准信号，具有长线传输抗干扰能力，适合远距离传输至控制室。

· 安装便捷：一体化结构设计，安装方便，通常无需现场复杂调试。

· 智能兼容：输出信号可直接连接DCS、PLC或数显表等多种控制系统，便于集成到现有的自动化监控网络中。

五、 应用领域

KH-7700三参数组合探头不仅适用于冷却塔风机减速箱的安全监控，还广泛应用于以下领域各类旋转机械的状态监测与保护：

· 电力行业（水泵、风机、齿轮箱）

· 水利工程

· 建材行业

· 轨道交通

· 化工行业

· 其他任何需要对设备的振动、温度、液位进行连续在线监测的场合。

六、 使用注意事项

· 介质兼容性：若采用电容式油位测量原理，必须确保被测润滑油是非导电介质。

· 正确安装：需按照要求进行安装，确保探头安装牢固，探杆长度满足测量需求。

· 电气连接：接线时请注意电源极性，尽管多数产品内置反接保护，但仍需尽量避免误操作。

· 系统匹配：选择时需考虑与后端二次仪表或控制系统的信号匹配问题。

总结：KH-7700三参数组合探头以其集成化、高可靠性、强抗干扰能力和广泛的适用性，为用户提供了一种高效、经济的设备安全监测解决方案，有助于实现预测性维护，避免意外停机，保障生产安全。
