产品简介

SZ-6振动传感器是一款基于电磁感应原理的惯性式传感器，用于连续在线监测旋转机械（如风机、水泵、压缩机等）的轴承座或机壳振动。其核心输出与振动速度成正比的电压信号，真实反映振动的剧烈程度。该传感器具有安装简便、性能稳定、抗干扰能力强及输出信号易于解读等特点，是设备预测性维护和故障诊断系统中用于测量振动幅值（如位移、速度）的关键组成部分。

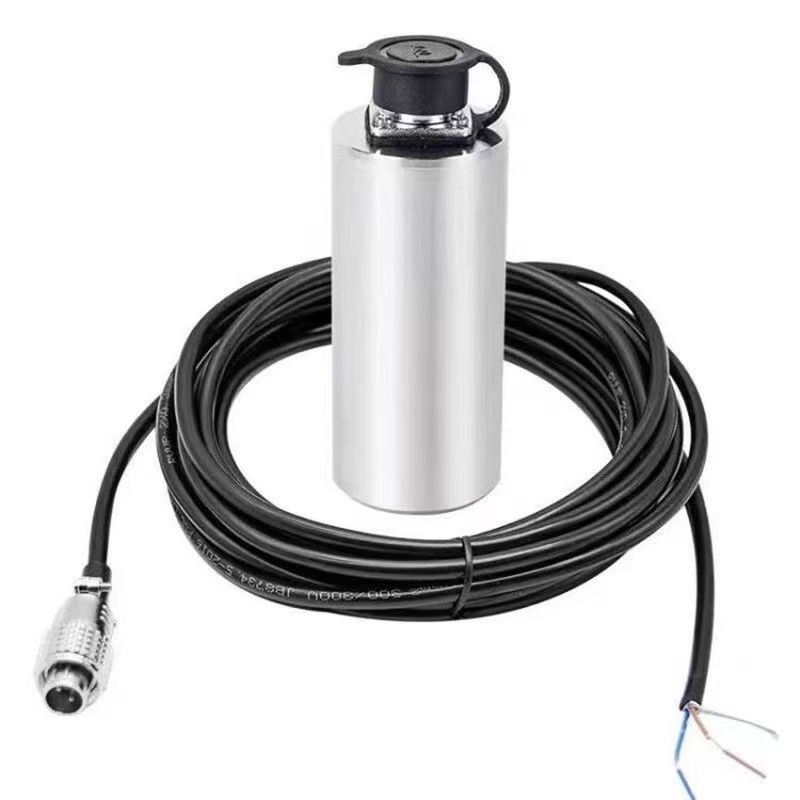

SZ-6振动速度传感器

20毫伏振动传感器简介与说明

20毫伏振动传感器，是一款专为精准监测设备振动状态而设计的高灵敏度传感器，输出信号为20毫伏每毫米每秒（20mV/mm/s） ，能将设备的机械振动精准转换为易于检测和处理的电信号，广泛应用于各类旋转机械和工业设备的振动监测场景。

工作原理

运用电磁感应原理，当设备产生振动时，传感器内部的运动线圈在磁场中切割磁力线，从而产生感应电压，且该电压值与振动速度成正比。这使得它能实时捕捉设备的振动变化，为设备运行状态评估提供关键数据 。

性能参数

•灵敏度：20mV/mm/s±5%，保证了对振动信号的高敏感度，即使微小的振动也能被精准捕捉。

•频率响应：通常为10 - 1000Hz，能够有效覆盖常见工业设备振动的频率范围，准确测量不同工况下的振动情况 。

•误差范围：在10 - 300Hz频率区间，误差小于2%；300 - 1000Hz频率区间，误差小于4% ，确保测量结果的可靠性和准确性。

•自振频率：一般为10Hz，减少外界干扰对测量结果的影响 。

•可测振幅：≤2mm（P - P） ，可满足大多数设备振动幅度的测量需求。

•最大加速度：10g ，适应不同振动强度的工作环境。

•测量方向：支持水平或垂直方向的振动测量，灵活适配各类设备的安装位置和监测要求 。

•工作温度： -40℃～85℃ ，可在多种恶劣温度环境下稳定运行。

•相对湿度：≤90%，具备良好的防潮性能，防止因湿度影响测量精度和设备寿命 。

SZ-6振动速度传感器安装与使用

1.安装位置：主要安装在各种旋转机械装置的轴承盖上，如汽轮机、压缩机、风机和泵等设备 。安装时需垂直或者水平固定于被测振动点，将传感器底部的M10×1.5×10螺钉与被测壳体稳固连接，确保安装牢固，避免松动导致测量误差。

2.接线说明：传感器输出为2芯屏蔽线，输出端均为浮地，对外壳绝缘。连接导线需具备良好的绝缘性能，以防止信号干扰 。

3.注意事项：在运输及安装过程中，尽量避免不必要的振动和冲击，尤其是横向振动和冲击，防止损坏内部精密部件影响性能 。若安装位置有高温蒸汽等冲刷，需加防护措施，以降低传感器环境温度，保证其正常工作 。

应用领域

1.工业制造：用于监测生产线上关键设备的运行状况，及时发现因振动异常导致的设备故障隐患，保障生产的连续性和稳定性 。

2.电力行业：对发电机、电动机等电力设备进行振动监测，预防设备故障引发的电力事故，确保电力系统的安全稳定运行 。

3.石油化工：实时监测压缩机、泵等设备的振动，通过分析振动数据判断设备的磨损、松动等问题，为设备维护和检修提供依据 。

4.矿山开采：安装在采矿设备上，监测设备的振动状态，提前预警设备故障，提高矿山生产的安全性和效率 。

20毫伏振动传感器凭借其高精度、高稳定性和广泛的适用性，成为工业设备状态监测的关键部件，助力各行业实现设备的高效运行和智能化管理。
