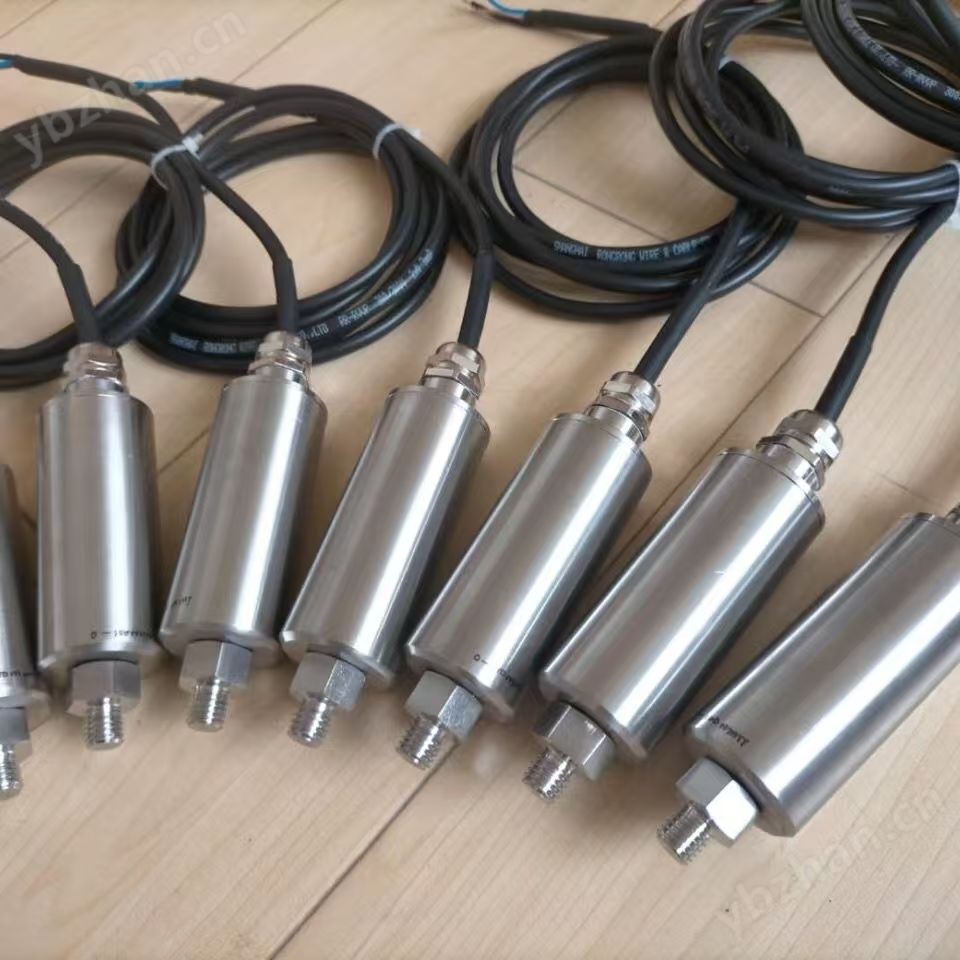

振动变送器SDJ-705是工业旋转机械状态监测与故障预警的核心传感设备，可将振动速度或加速度信号转换为标准4–20mA电流输出，实现远程实时监控。其测量精度与长期稳定性高度依赖科学安装。若安装不当，易因固定松动、方向错误、接地不良或环境干扰，导致信号失真、灵敏度下降甚至误报警停机。振动变送器SDJ-705应严格遵循位准、固牢、向正、护周四大原则，确保感得真、传得稳、控得准。
一、安装位置科学选择
优先轴承座或靠近轴承处：
安装点应位于机械振动能量传递路径上，通常选在轴承座水平、垂直或轴向方向，避免支架、罩壳等柔性结构；
表面平整坚固：
安装面需打磨至金属光泽，无油漆、锈蚀或油污，确保刚性耦合；
避开高温与强电磁源：
距离电机接线盒、变频器或高温管道≥30cm，防止热漂移或信号干扰。
二、机械固定规范操作
使用原厂配套安装螺栓：
SDJ-705通常采用M8或M10螺纹底座，必须使用高强度不锈钢螺栓（8.8级及以上）；
垂直拧紧，扭矩达标：
按说明书要求施加15–20N·m扭矩（以M10为例），确保传感器与基座贴合，避免“虚接”导致高频响应衰减；
禁用磁座或胶粘临时固定：
仅适用于短期测试，长期监测必须刚性螺栓连接。
三、方向与接线确认
明确测量方向标识：
变送器外壳标有“H”（水平）、“V”（垂直）或“AX”（轴向），安装时箭头必须与目标振动方向一致；
屏蔽电缆规范布线：
使用双绞屏蔽电缆（如RVVP2×1.0mm2），屏蔽层单端接地（通常在控制室侧），防止地环路干扰；
电源与信号隔离：
供电（24VDC）与4–20mA输出线分开走线，避免与动力电缆平行走线。
四、调试与验收要点
上电后检查回路电流是否在4mA±0.2mA（无振动状态）；
用便携式测振仪比对读数，偏差应≤±5%；
记录安装位置、方向、扭矩值及初始振动值，纳入设备健康档案。
