产品简介

KR-939SB3 TSM-803多参数组合探头是一款专用于冷却塔风机减速箱或其他旋转机械安全监控的多功能组合式传感器。它能同时监测三个关键参数，并通过标准信号输出，便于集成到各类监控系统中。

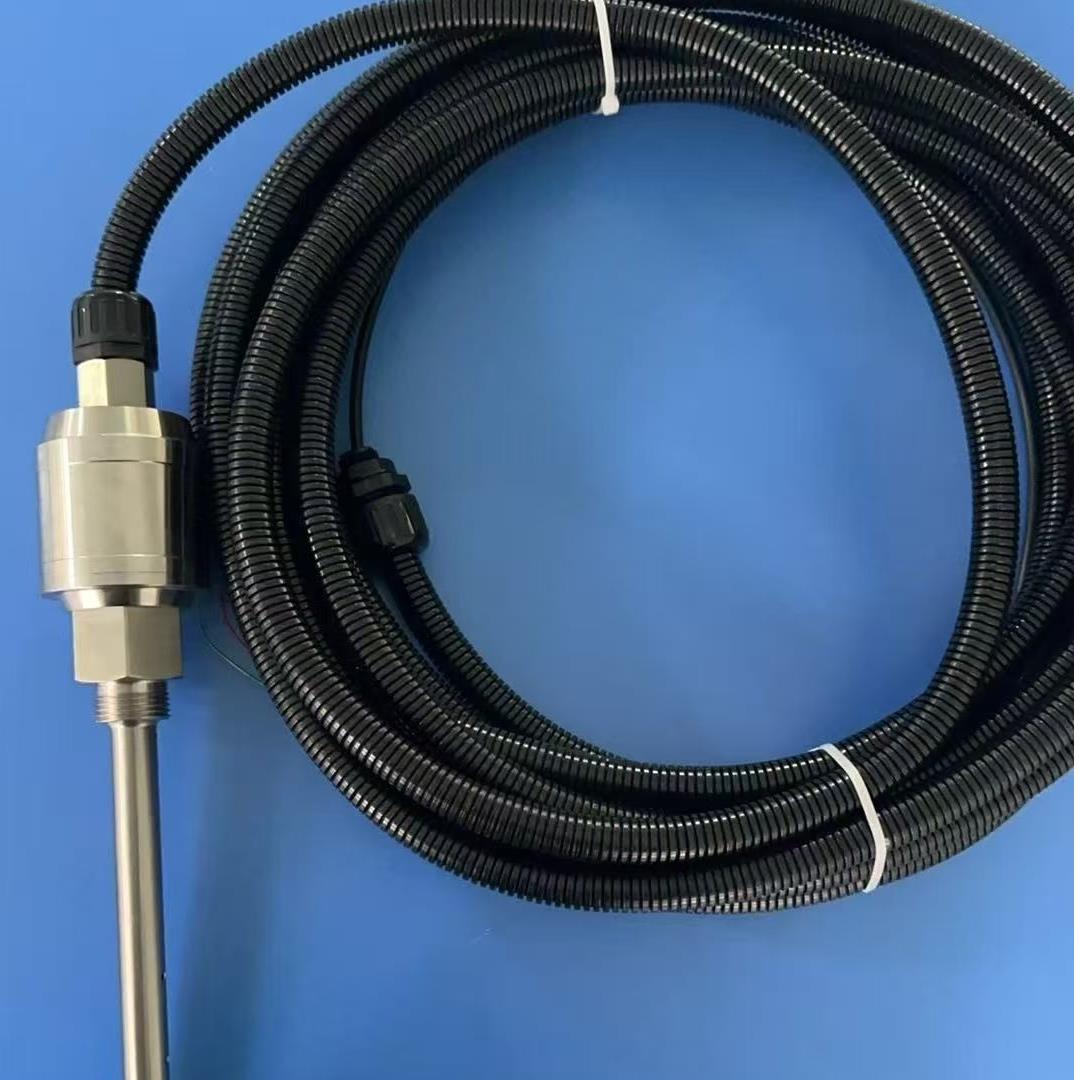

KR-939SB3  TSM-803多参数组合探头

一、产品概述

TSM803三参数组合探头集成了油温传感、油位传感、振动传感及信号转换变送电路于一体。它能直接输出与这些安全参量对应的4～20mA标准电流信号，可方便地配接数显表、PLC、DCS或计算机数据采集监控系统。其设计适用于高湿度、多油污的工业环境，是风机、水泵、减速机、轴承座等设备安全运行的理想监测解决方案。

二、主要技术参数

1. 温度测量特性

· 测量范围：0～100℃（润滑油温度）

· 综合误差：＜±1%或±1℃

· 传感器类型：铂电阻传感器

2. 油位测量特性

· 测量范围：-10～+40mm（-10mm处为减速箱正常油位下限位置）

· 测量误差：＜±1%或±1mm

· 传感原理：电容式传感原理，要求被测介质为非导电性介质

· 环境适应性：环境温度-40～65℃（极限耐温-50～150℃）

3. 振动测量特性

· 测量范围：0～20mm/s（振动速度有效值RMS）

· 频带范围：10～1000Hz

· 最大误差：＜5%或±1mm/s

· 传感原理：加速度信号经放大、滤波、积分和真有效值转换

4. 信号输出特性

· 输出类型：三路有源电流型输出，DC 4～20mA

· 负载能力：要求无源电阻性负载，最大负载电阻＜500Ω（部分资料显示＜300Ω）

· 电气连接：通常采用五芯屏蔽电缆连接

5. 供电特性

· 工作电压：DC 24V±4V

· 额定电流：80mA

· 保护功能：内设电源极性反接保护和过电压保护（最高DC 30V）

6. 环境特性

· 环境温度范围：－20～80℃

· 环境湿度范围：0～100%（端口使用704硅橡胶密封）

三、安装与结构特点

TSM803探头采用不锈钢全封闭防水结构，重量约0.6kg。其典型安装方式是通过外螺纹（常用规格有M27×2或M14×1）安装于风机减速箱的螺纹安装孔中，探杆插入减速箱内。

📏 安装注意：由于不同厂家、型号的减速箱结构尺寸各异，探杆长度和安装螺纹需根据设备实际情况定制，以确保探杆能插入到合适深度，准确测量油位。

电气连接与接线

探头通常预封装一条5×0.3mm² RVVP型五芯屏蔽电缆，电缆密封外径应在φ6～φ7mm。接线时需严格用硅橡胶做好密封，以适应风筒内的高湿度环境。

常见的接线颜色对应关系如下：

· 棕色线：+V（+DC24V电源）

· 屏蔽线：GND（接地）

· 红色线：-V（-DC24V）

· 灰色线：T（温度信号输出）

· 蓝色线：A（振动信号输出）

· 黑色线：L（油位信号输出）

KR-939SB3  TSM-803多参数组合探头

应用与功能

TSM803三参数组合探头适用于以下场景：

· 冷却塔风机安全监控系统

· 各类大、中型旋转机械和运动设备（如风机、水泵、减速机、轴承座等）的全面安全监测

· 对设备进行振动安全和温升安全的在线监测

· 可实现多参数独立设定、两级报警、连锁停机、网络通讯等多种功能

维护与保养

长期运行或润滑油过脏可能导致油位测量出现误差。此时可将探头拆下，使探杆部分往复浸入非水性有机溶剂中对油垢进行清洗，即可恢复正常。在爆炸性气体环境下，可选择具有相应防爆等级（如ExdⅡBT4）的防爆型产品，且外壳接地线"G"必须良好接地。

总结

TSM803（KR-939SB3）三参数组合探头是一款结构紧凑、功能丰富、可靠性高的设备安全监测产品。其一体化设计减少了安装复杂性和接线点，提高了系统可靠性。通过同时监测三个关键参数，它为工业设备的预测性维护和安全运行提供了重要数据支持，有助于防止意外停机和设备损坏，提升整体运营效率。

💡 提示：在选择该产品时，请务必提供受监控设备的型号或结构尺寸，以确保探头螺纹规格和探杆插深符合要求。
