产品简介

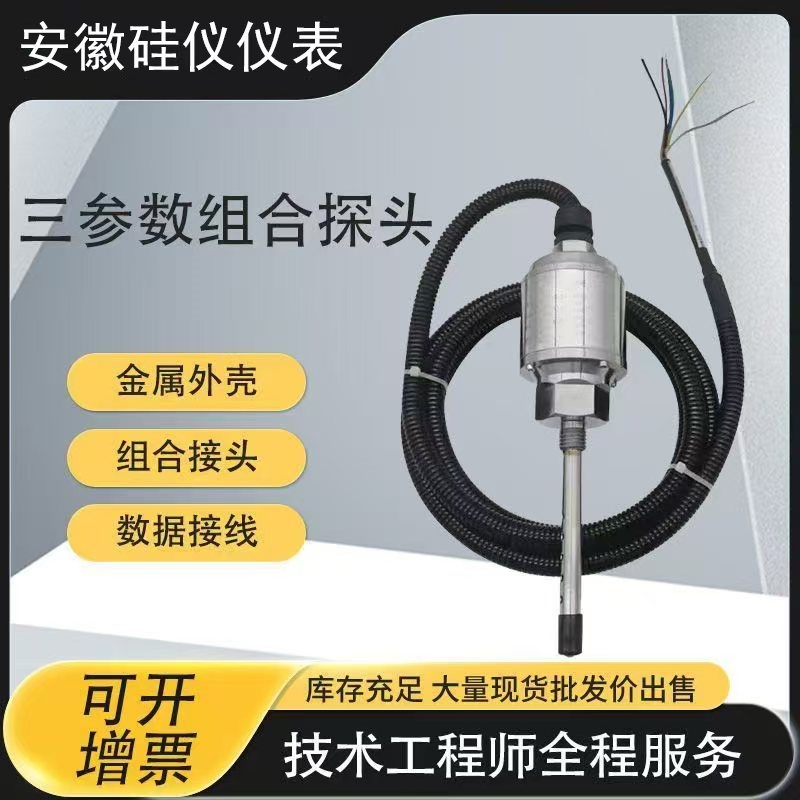

减速机三参数组合探头 KR-939SB3 TSM-803 集成振动、温度、油位监测功能，专为旋转设备状态监控设计。采用高灵敏度传感元件，输出4-20mA标准信号，测量精准、响应迅速。振动0-20mm/s，温度0-100℃，油位-10-40mm，满足大多数工业场景需求。螺纹安装，IP67防护，适应恶劣环境。支持多设备联网，实现远程监控与预警，有效降低维护成本，提升设备运行可靠性。

减速机三参数组合探头 KR-939SB3  TSM-803 ，集成振动、温度、油位测量功能，是一款非总线结构的通用型设备 。常用于冷却塔风机安全监控系统，能直接与“KR-939B3型风机安全监控器"搭配，实现单台设备监控；也可和通用二次仪表、计算机数据采集测控系统（DCS、PLC等）相连 。内部集成传感、转换和变送电路，输出4-20mA标准电流信号，适配多种监测系统。

二、工作原理

1.振动：磁电式传感器获取机械振动速度信号，经放大器、带通滤波器、真有效值（RMS）变换器处理，最终由电压/电流驱动电路输出信号 。

2.温度：采用半导体集成传感器测量温度。

3.油位：利用热导式传感原理检测油位 。

三、技术参数

1.振动测量：测量范围0-20mm/s，测量输出与振动速度的真有效值（RMS）成正比，测量频带范围10-1000HZ，综合误差±1mm/s 。

2.温度测量：范围0-100℃ ，综合误差±1℃ 。

3.油位测量：范围-10-40mm（0mm处为减速箱正常油位下油限位置） ，综合误差±5mm，初上电稳定预热约2分钟，响应阻尼时间约1分钟，被测介质需为非导电性介质 。

4.信号输出：有源电流型输出，DC/4-20mA，要求无源电阻性负载，最大负载电阻测算（含传输线内阻）公式为Rmax=(V - 15)/0.02（V为供电电压） 。

5.供电：工作电压DC/24V±2V，空载工作电压DC/18V，最高保护电压DC/30V ，额定电流DC/80mA，最大瞬时工作电流150mA，内设电压极性反接保护 。

6.环境适应：环境温度范围-20-80℃，环境湿度范围0-100%（端口使用704硅橡胶密封） 。

减速机三参数组合探头 KR-939SB3  TSM-803

四、安装与使用

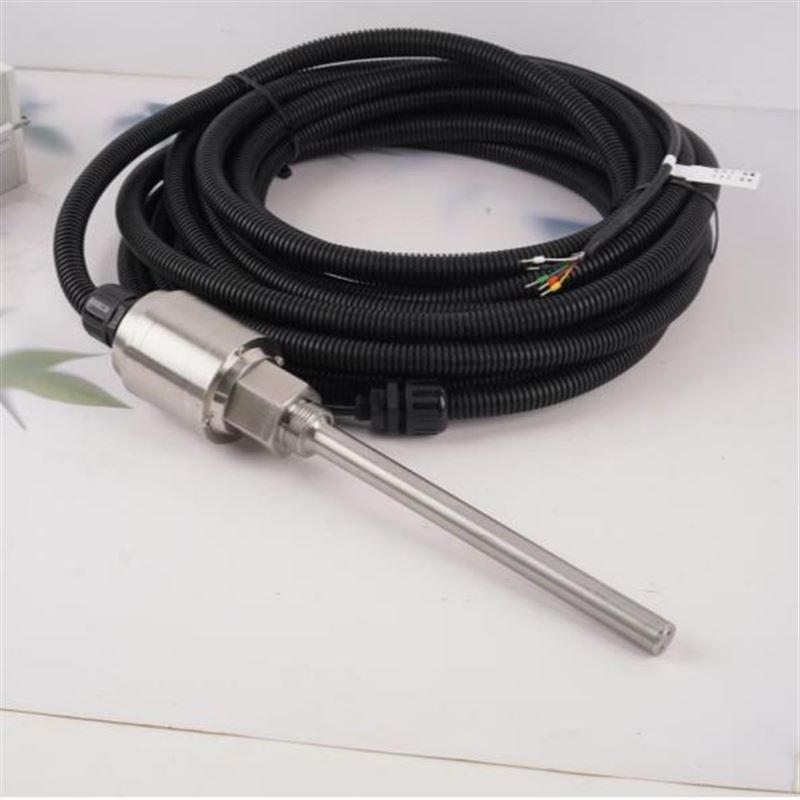

1.安装方式：不锈钢全封闭防水结构，重约0.6kg，以外螺纹形式安装于风机减速箱等设备的螺纹安装孔，探杆插入内部 。螺纹规格和探杆插深需订货时说明 。

2.电气连接：5线6端子连接 。1# +V接+24V电源（棕色）；2# G与外壳连通可接屏蔽线；3# -V为公共地线（红色）；4# T是温度信号输出（黄色）；5# A为振动信号输出（蓝色）；6# L是油位信号输出（黑色） 。

3.电缆选择：参考配线规格为5×0.3mm²/RVVP型五芯屏蔽电缆，电缆密封外径6-7mm 。建议出厂定制10-15m预封装电缆，安装时引至外部接线盒连接 。

五、维护说明

长期运行或润滑油过脏导致油位测量误差时，拆下探头，将探杆浸入非水性有机溶剂清洗即可恢复正常 。

六、注意事项

1.防爆环境可选防爆型产品，如ExdⅡBT4，外壳接地线“G"必须良好接地 。

2.安装后标注好竣工图 。
