产品简介
TD-III 一体化三参数组合探头是一款高度集成的智能化监测仪表，专为旋转机械的关键状态监测而设计。它创新地将振动、温度、油位三个重要参数的测量功能融为一体，通过输出标准4-20mA信号，可实时且精准地监控设备的机械振动幅度、轴承温度和油箱油位状态。其结构紧凑，安装简便，能显著简化系统布线，提高监测可靠性，广泛应用于风机、水泵、压缩机等大型设备的预测性维护和安全保护系统中。
产品分类
| 品牌 | 其他品牌 | 绕组形式 | 其他 |
|---|---|---|---|
| 工作频率 | 10-1000Hz | 电源相数 | 其他 |
| 铁心形状 | 其他 | 外形结构 | 立式 |
| 产地 | 国产 | 加工定制 | 是 |
| 振动 | 0-20mm/s | 油位 | -10-40mm |
| 温度 | 0-100℃可定制 | 螺纹 | M27*2可定制 |
| 插深 | 定制 | 输出 | 4-20mA |
| 线缆 | 10米 |
一、产品概述

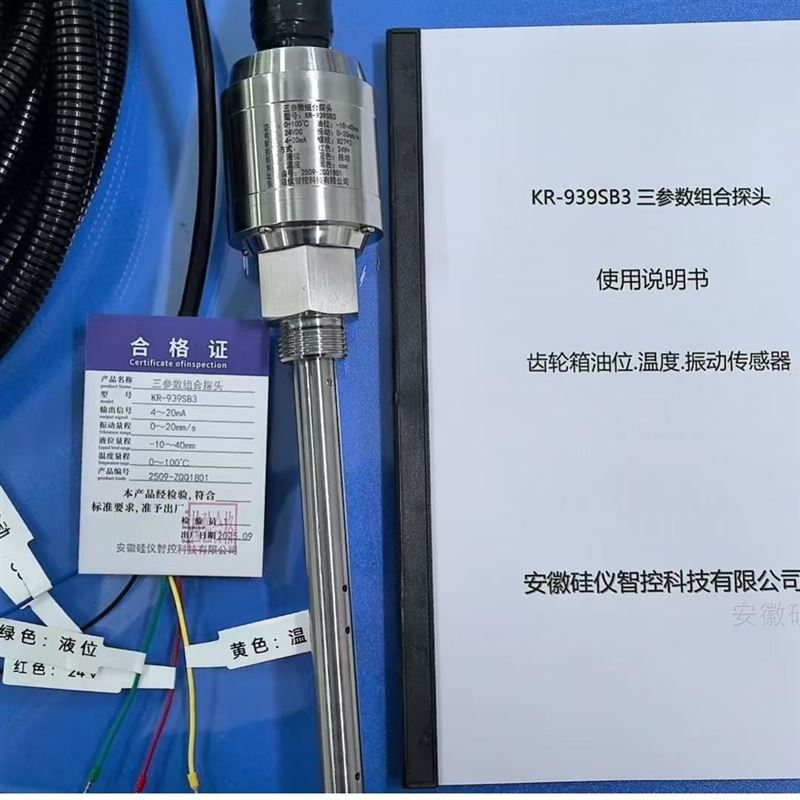

KR-939SB3三参数组合探头是一款高度集成的工业监测传感器，专用于旋转机械（如风机减速箱、水泵、齿轮箱等）的状态监测与保护。该探头同时集成了温度、油位、振动三种参数的测量功能，可直接输出标准4～20mA电流信号，便于接入DCS、PLC或计算机监控系统，实现设备运行的实时监控与故障预警。
二、核心功能
1. 温度监测：
· 测量范围：0～100℃
· 精度：±1℃（综合误差）
· 采用铂电阻传感器，确保温度测量的稳定性和准确性。
2. 油位监测：
· 测量范围：-10～+40㎜（0㎜对应正常油位下限）
· 误差：≤±5㎜
· 基于热导式传感原理，适用于非导电性润滑油。
3. 振动监测：
· 测量范围：0～20㎜/s（振动速度真有效值RMS）
· 频带范围：10～1000Hz
· 误差：≤±1㎜/s
· 采用磁电式传感器，直接捕捉机械振动信号，经滤波和RMS转换后输出。

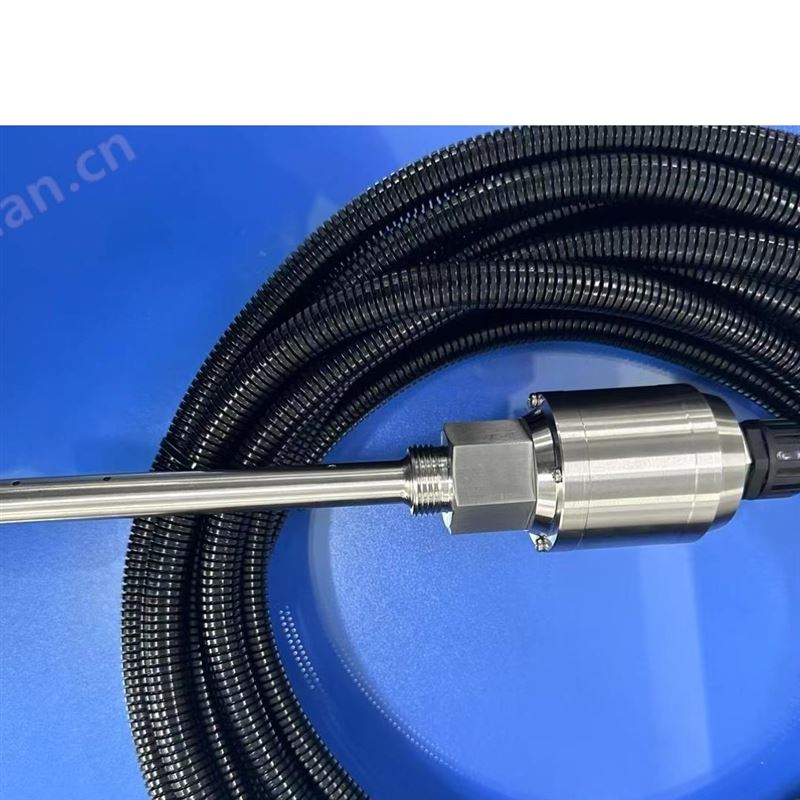

TD-III 一体化三参数组合探头
三、技术特点
· 一体化设计：三参数集成于单一探头，减少安装空间和布线复杂度。
· 信号输出：三路独立4～20mA电流信号，抗干扰能力强，支持远距离传输（负载电阻≤500Ω）。
· 环境适应性：
· 工作温度：-30℃～100℃
· 防护等级：IP65（全不锈钢结构，704硅胶密封，防震、防爆可选）
· 适用恶劣工业环境（高湿度、粉尘、腐蚀）。
· 供电要求：DC 12～36V±10%，额定电流80mA，内置电源反接保护。
四、安装与应用
· 安装方式：标准M27×2螺纹安装，适用于大多数减速箱或油箱接口。
· 典型应用：
· 冷却塔风机、水泵、压缩机的安全监测
· 电力、冶金、石化行业的旋转机械保护
· 预测性维护系统，避免因润滑不足、振动超标或温升过高导致设备损坏。
五、优势总结
以集成化、高可靠性和免维护设计，为用户提供经济高效的设备监测解决方案，显著提升生产安全性与设备寿命。
